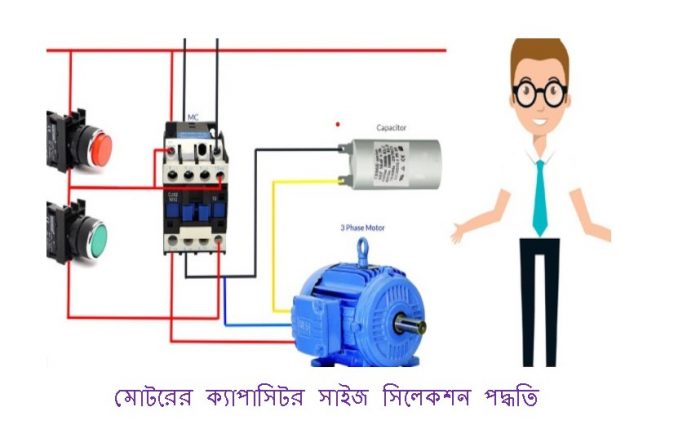

সিংগেল ফেজ মোটরের জন্য ক্যাপাসিটর সিলেকশন পদ্ধতি

0
271

ধরুন, আপনি একটি সিংগেল ফেজ মোটর চালাতে চাচ্ছেন। এখন সিংগেল ফেজ সাপ্লাই দিলেই অবশ্যই মোটর ঘুরবেনা। কারণ মোটর ঘূর্ণনের জন্য টর্কই পাবেনা। আমরা জানি, সিংগেল ফেজ সাপ্লাইয়ে ভোল্টেজ এবং কারেন্টের মধ্যে কোন ফেজ ডিফারেন্স তৈরি হয় না। তাই সমমানের এবং বিপরীতমুখী ম্যাগনেটিক ফোর্স তৈরি হওয়ার দরুণ মোট লব্দি বল শূণ্য হয়। ফলশ্রুতিতে মোটরের রোটর টর্ক সৃষ্টি করতে কোন বল পায়না। তাই রোটর স্থির থাকে।

কিন্তু ক্যাপাসিটর ব্যবহার করে সিংগেল ফেজ মোটরের টর্ক সৃষ্টির প্রবণতা তৈরি করা যায়। তাই এই ক্যাপাসিটর নির্ধারণের কাজটিও বেশ সতর্কতার সহিত করতে হবে। আজকের এই আর্টিকেলটিতে মূলত সিংগেল ফেজ মোটরের জন্য ক্যাপাসিটর নির্ধারণ পদ্ধতিটি খুব সংক্ষিপ্ত এবং সহজ ভাষায় তুলে ধরার চেষ্টা করব ইনশাল্লাহ। চলুন শুরু করা যাক।

ক্যাপাসিটরের ক্যাপাসিট্যান্স এবং মোটরের কিলোওয়াটের মধ্যে সরাসরি কোন গাণিতিক সম্পর্ক নেই। তবে বিভিন্ন ফর্মূলার সাহায্য নিয়ে আমরা সহজেই ক্যাপাসিটর সাইজ নির্ধারণ করতে পারি।

সিংগেল ফেজ মোটরের জন্য ক্যাপাসিটর সাইজ নির্ধারণ প্রক্রিয়া

  • প্রথমে মোটর প্লেট থেকে তার ভোল্টেজ রেটিং, পাওয়ার ফ্যাক্টর এবং রিয়েল পাওয়ার জানতে হবে।
  • অতঃপর উক্ত ডাটাগুলো ব্যবহার করে মোটরের লোড কারেন্ট বের করে নিতে হবে।
  • তারপর লোড কারেন্ট এবং রেটিং করা ভোল্টেজ গুণ করে মোটরের এপারেন্ট পাওয়ার নির্ধারণ করতে হবে।
  • এপারেন্ট পাওয়ার এবং লোড কারেন্টের সাহয্যে মোটরের কয়েলের ইন্ডাক্টিভ রিয়েক্ট্যান্স নির্ণয় করে নিতে হবে।
  • ইন্ডাক্টিভ রিয়েক্ট্যান্সের ফর্মূলা ব্যবহার করে সহজেই ক্যাপাসিটরের ক্যাপাসিট্যান্স নির্ধারণ করা যাবে।

এবার একটি গাণিতিক উদাহরণের মাধ্যমে ব্যাপারটি আরো ক্লিয়ার করা যাক। ধরুন, আপনার কাছে 2 kW এর একটি সিংগেল ফেজ মোটর আছে। এখন, মোটরের জন্য আপনি ক্যাপাসিটর সাইজ সিলেকশন করবেন। আমরা ধরে নিলাম, মোটরের ভোল্টেজ রেটিং ২৩০ ভোল্ট এবং পাওয়ার ফ্যাক্টর = 0.85।

আমরা জানি,

রিয়েল পাওয়ার (P) = V x I x P.F = 230 x 150 x 0.85 x I

বা, I = P / V x P.F = 25.58 Amperes

এপারেন্ট পাওয়ার S = V x I = 230 x 25.58 = 5883.4 VA

এখন আমরা ইন্ডাক্টিভ রিয়েক্ট্যান্স XL এর হিসেব করব।

এপারেন্ট পাওয়ার S = I2 x XL

বা, XL = apparent power (S) / I2 = 5883.4 / (25.58)2 = 9 Ohm (appox)

আমরা জানি, XL = 1 / (2 x 3.1416 x frequency x C)

বা, C = 1 / (2 x 3.14159 x frequency x XL)

বা, C = 1 / (2 x 3.14159 x 50 x 9) = 353.68 or 354 microfarad (approx)
